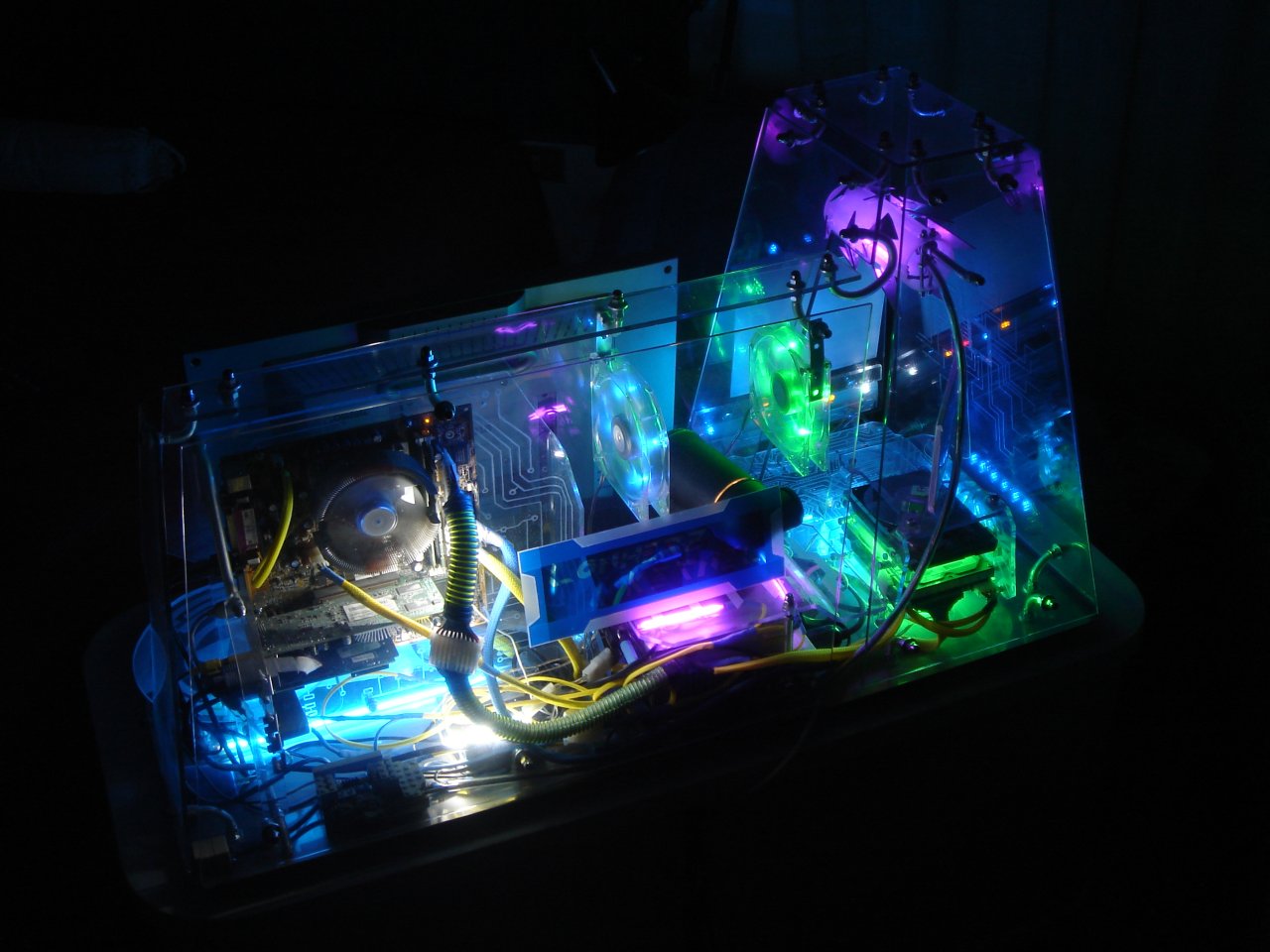

Il case Lonherz Kernel e` un progetto di case totalmente autocostruito che ho iniziato per dare libero sfogo alla mia passione per il case modding.

Questo case e` interamente costruito a mano in ogni sua componente, ed essendo stato realizzato nel tempo libero (che e` quello che e`) la sua realizzazione complessivamente e` durata 3 anni.

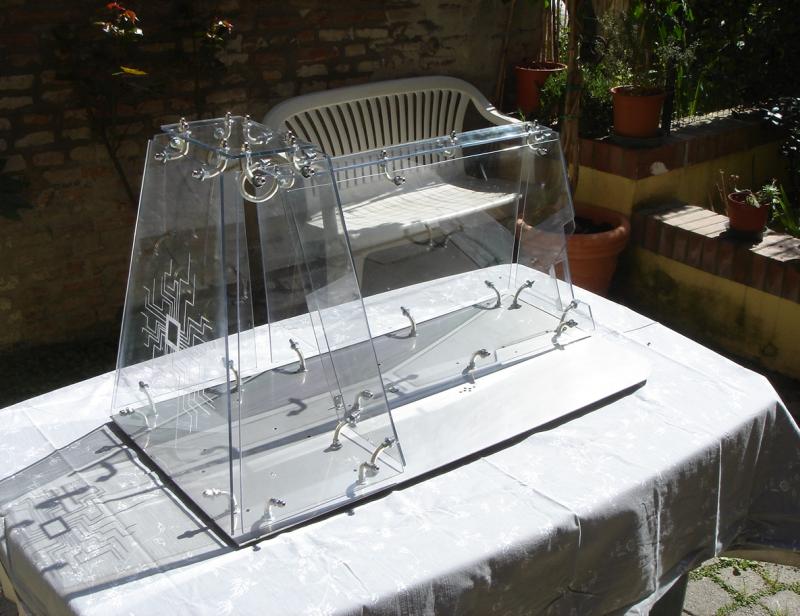

I principali materiali utilizzati sono il policarbonato (spessore 5mm) per le pareti e la struttura interna, e l’acciaio inox per la base (spessore 2mm, pesa!).

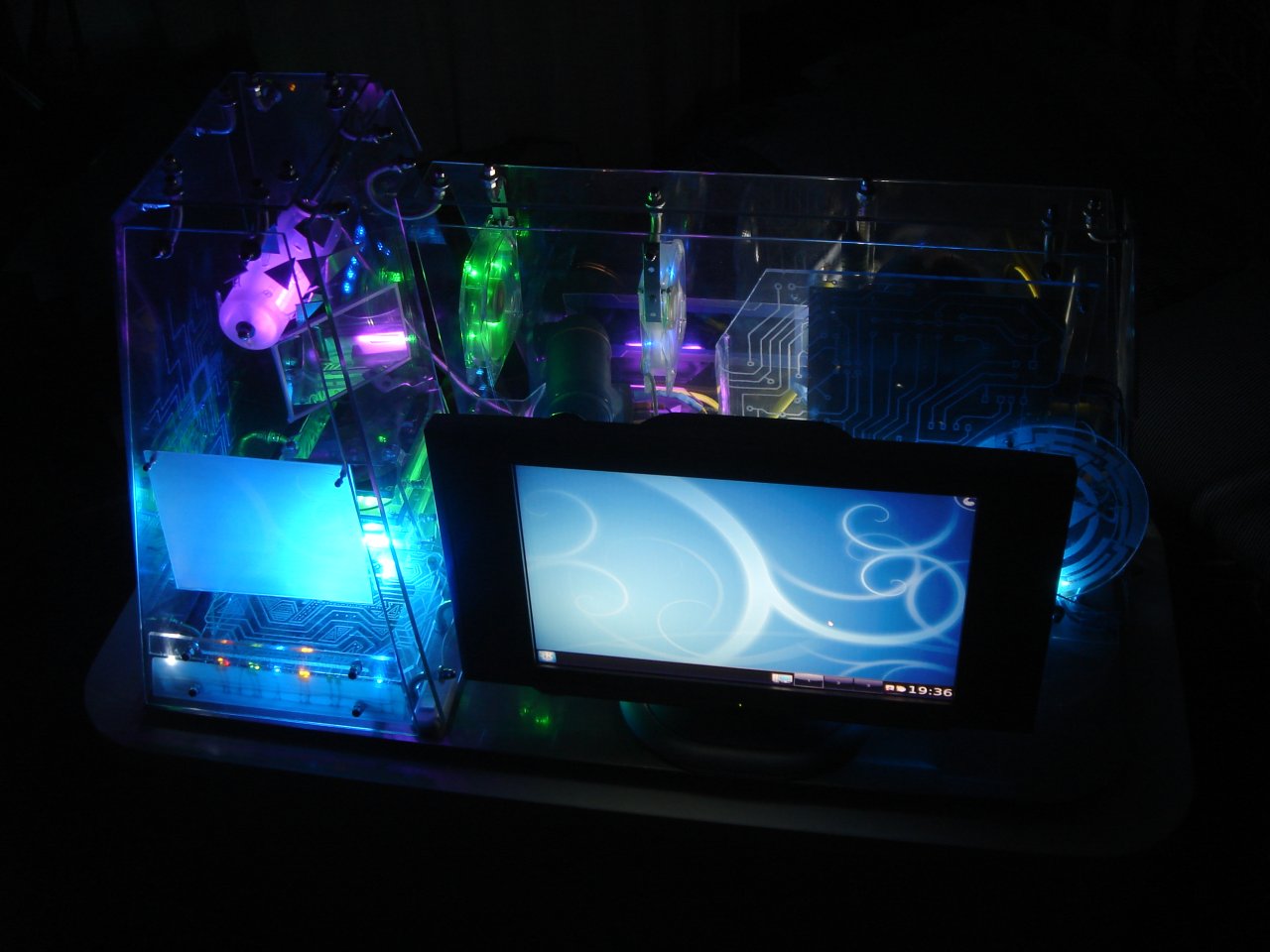

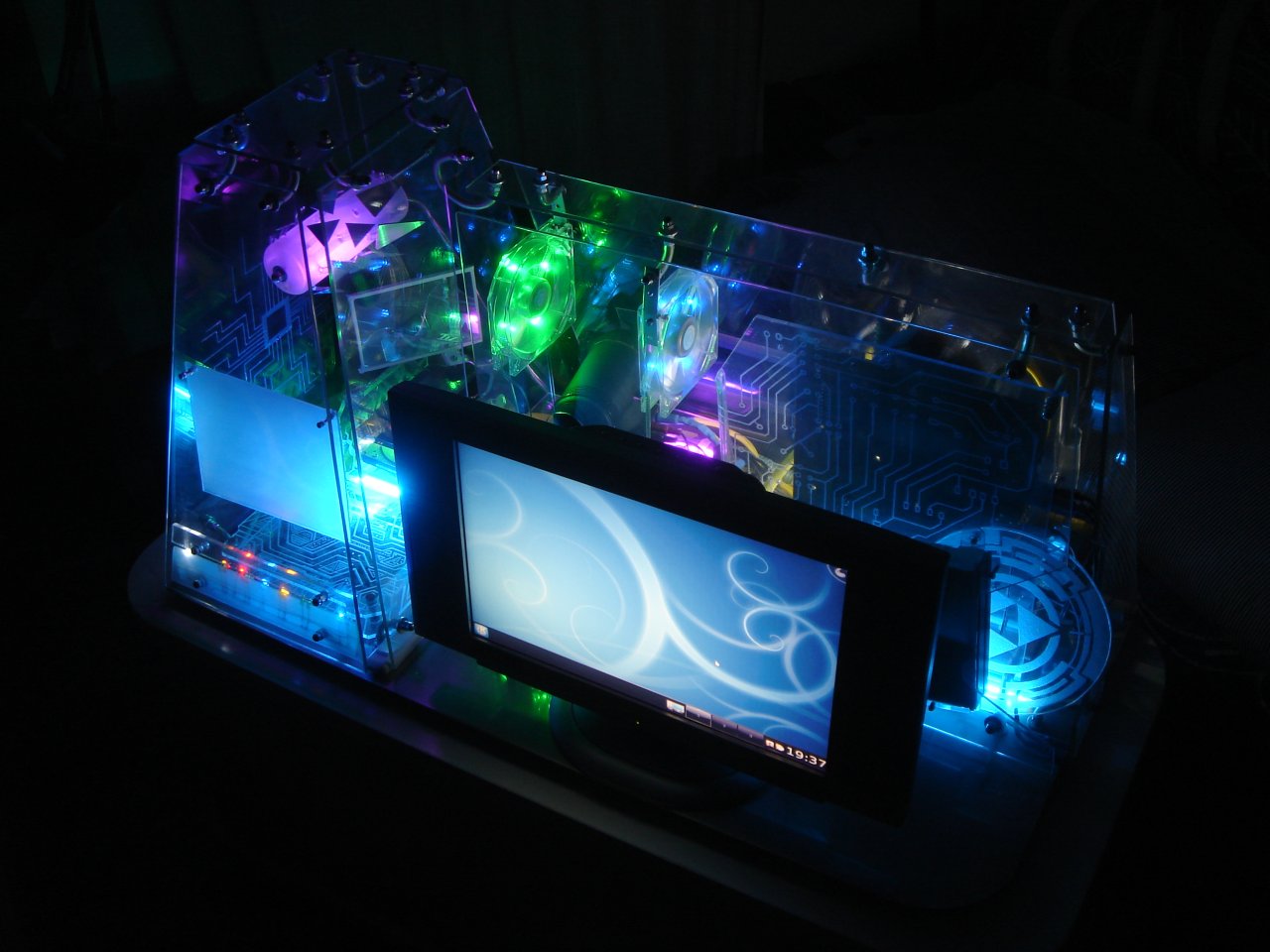

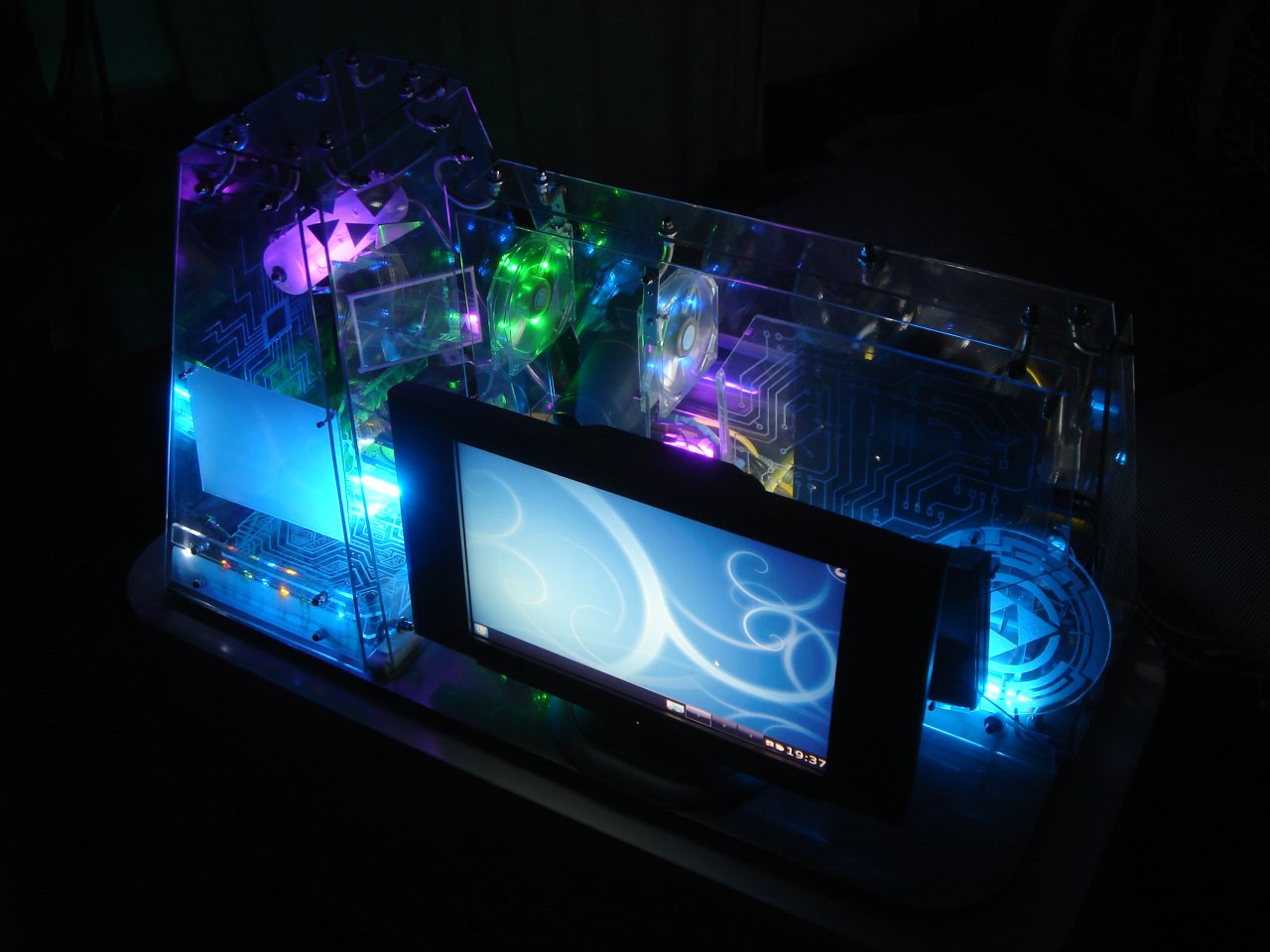

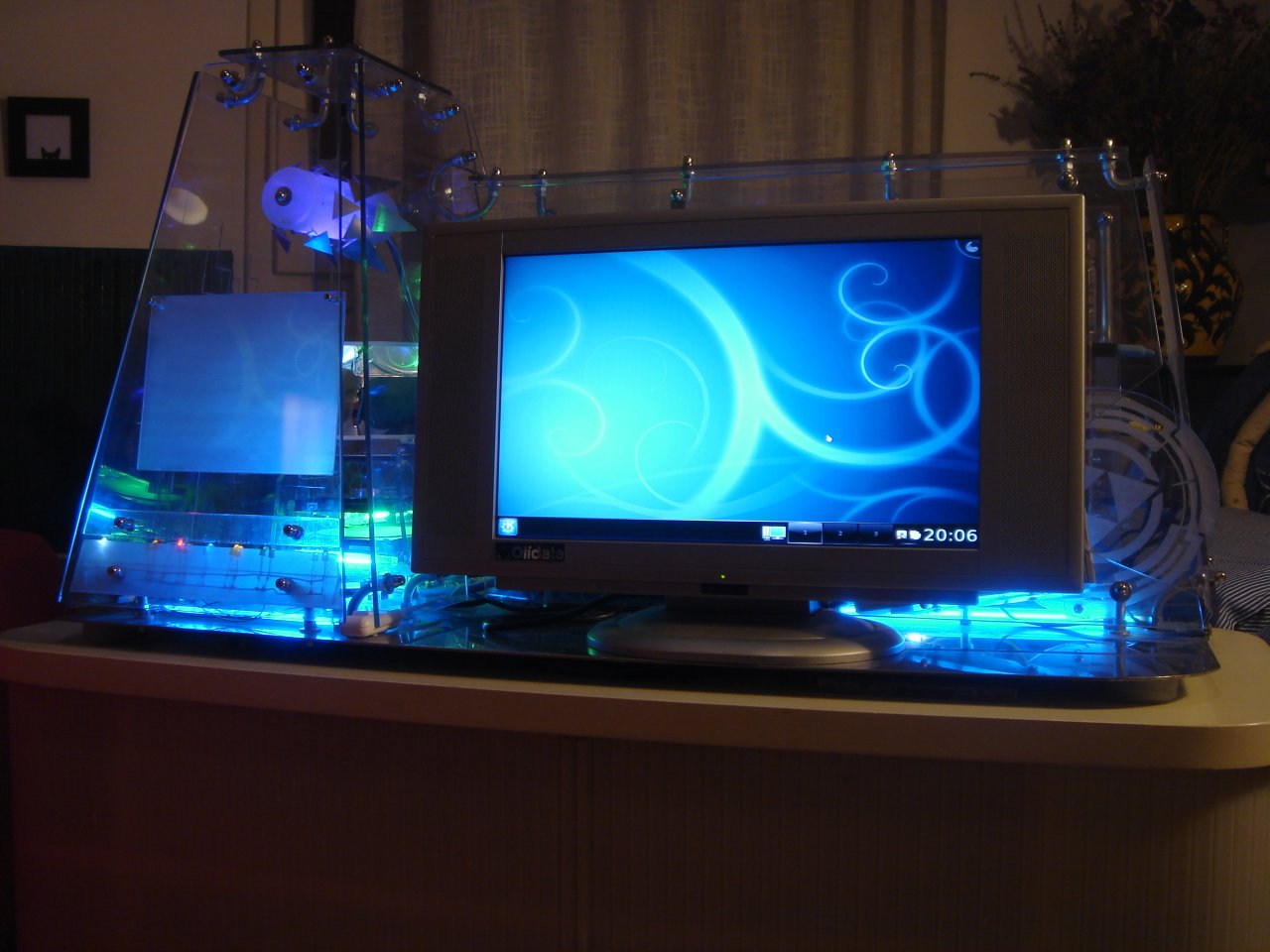

Le dimensioni sono decisamente abbondanti (la base e` grande circa 95x45cm, ed e` alto circa 60 cm), e la forma e` molto particolare: e` fatto in modo da poter ospitare uno schermo lcd all’interno della struttura, rendendolo parte integrante del case e ottenendo cosi` un blocco unico che comprende tutto il computer e lo schermo.

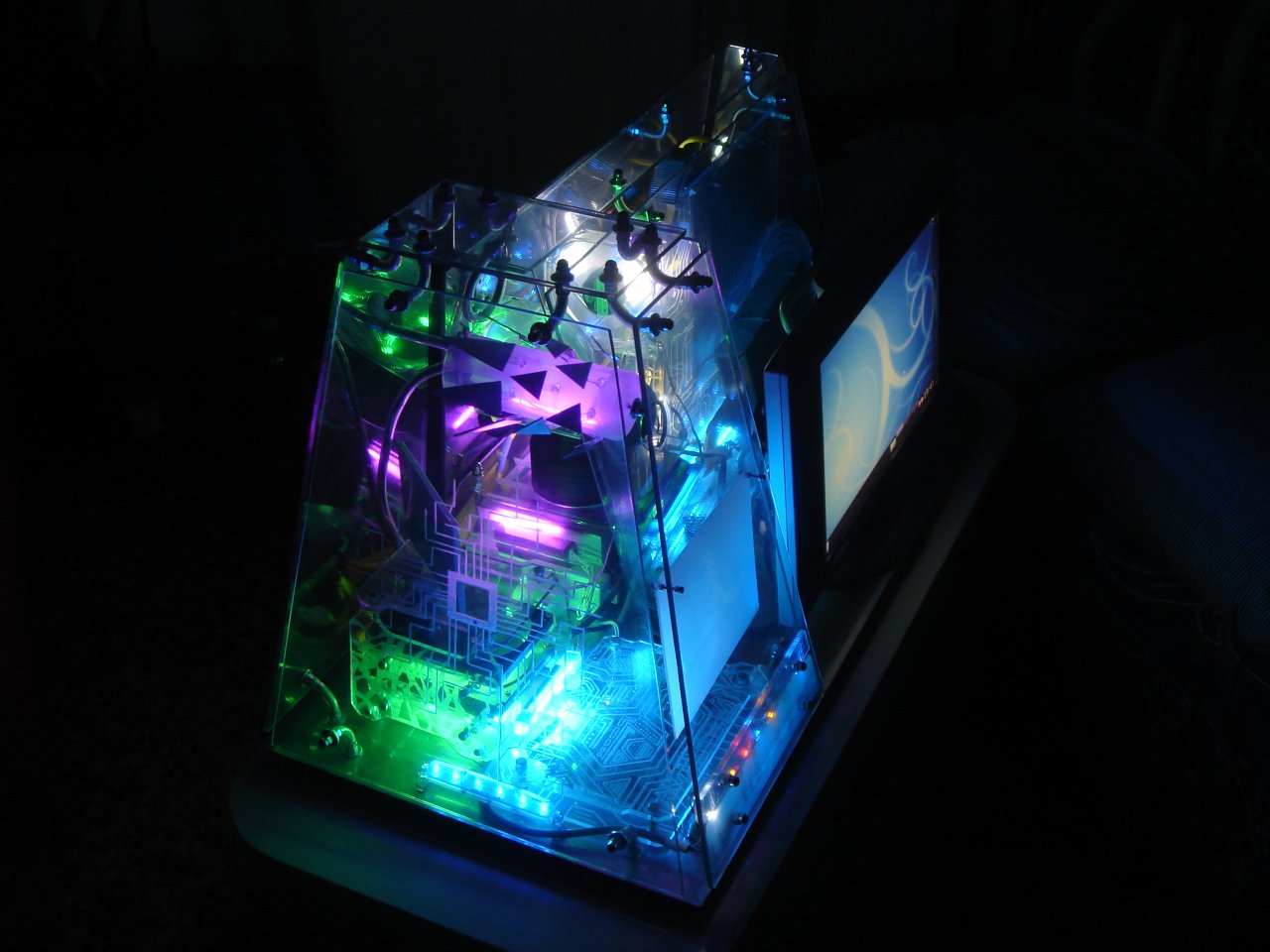

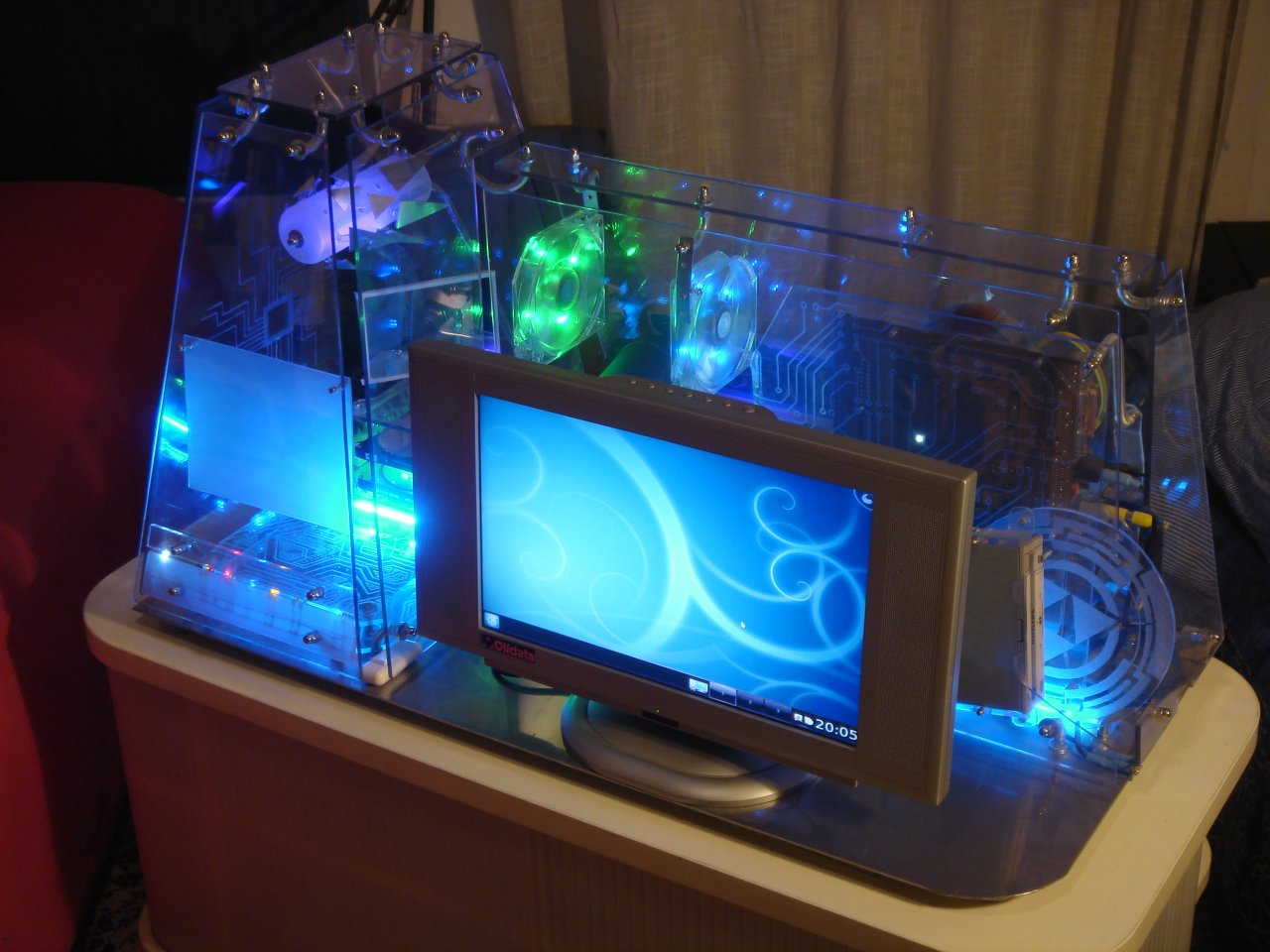

Anche considerando il case senza schermo, la sua forma e` molto particolare: non si tratta infatti di una struttura a parallelepipedi, bensi` la forma del case e` composta da due tronchi di piramide, uno piu` alto e stretto posizionato a sinistra dello schermo, e uno piu` basso e largo posizionato dietro allo schermo.

I due tronchi di piramide sono collegati e comunicanti per un lato.
Quello a sinistra dello schermo ospita il circuito dei sensori di tocco, la struttura degli hard disk, il pannellino di plastica su cui viene proiettato dal videoproiettore lo schermo secondario e lo specchio che riflette l’immagine del proiettore.

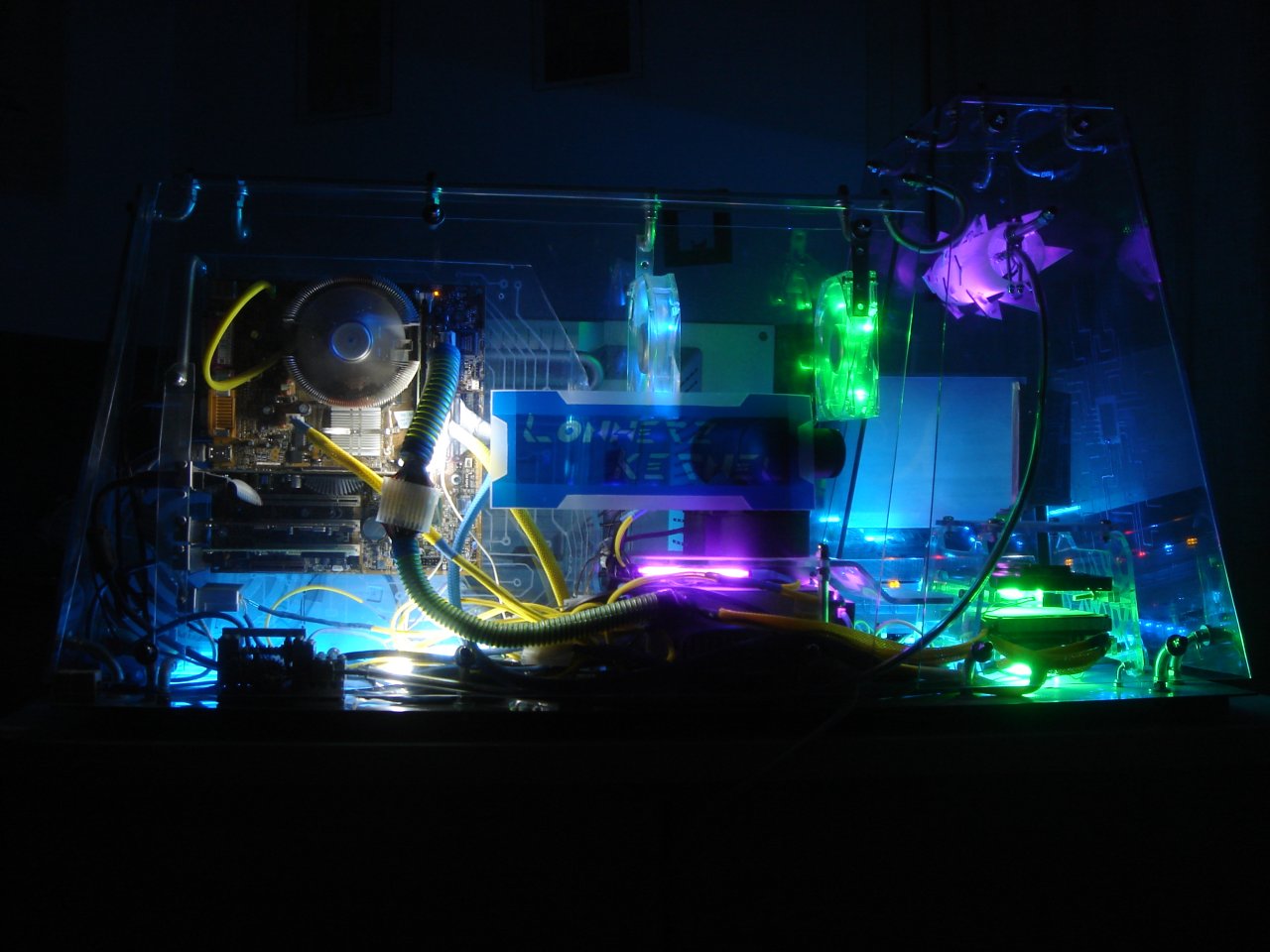

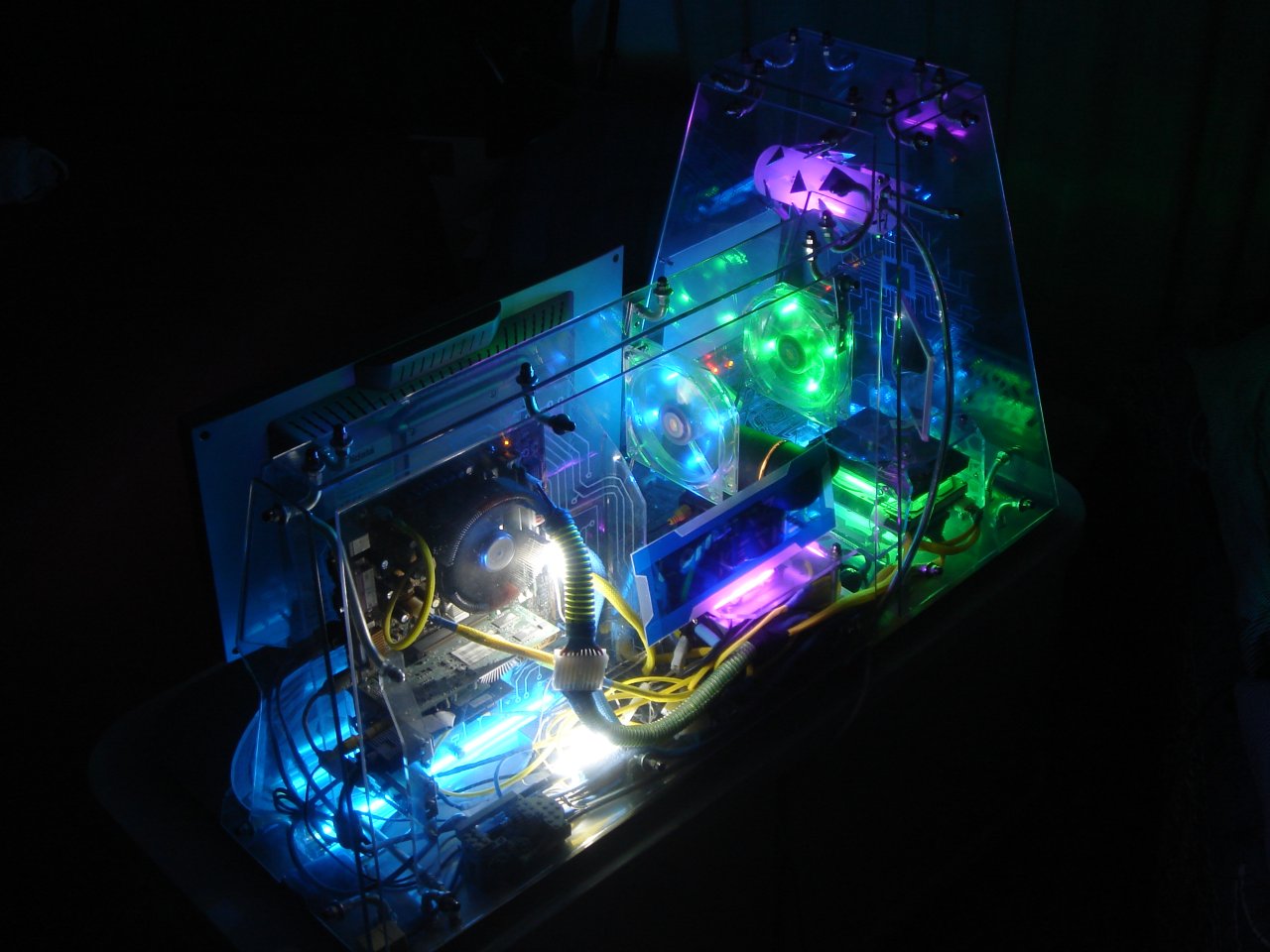

Quello dietro allo schermo invece ospita la scheda madre, il dvd-rw, l’alimentatore, il videoproiettore per lo schermo secondario e la ciabatta di corrente a cui sono collegati tutti i dispositivi del case (compreso lo schermo).

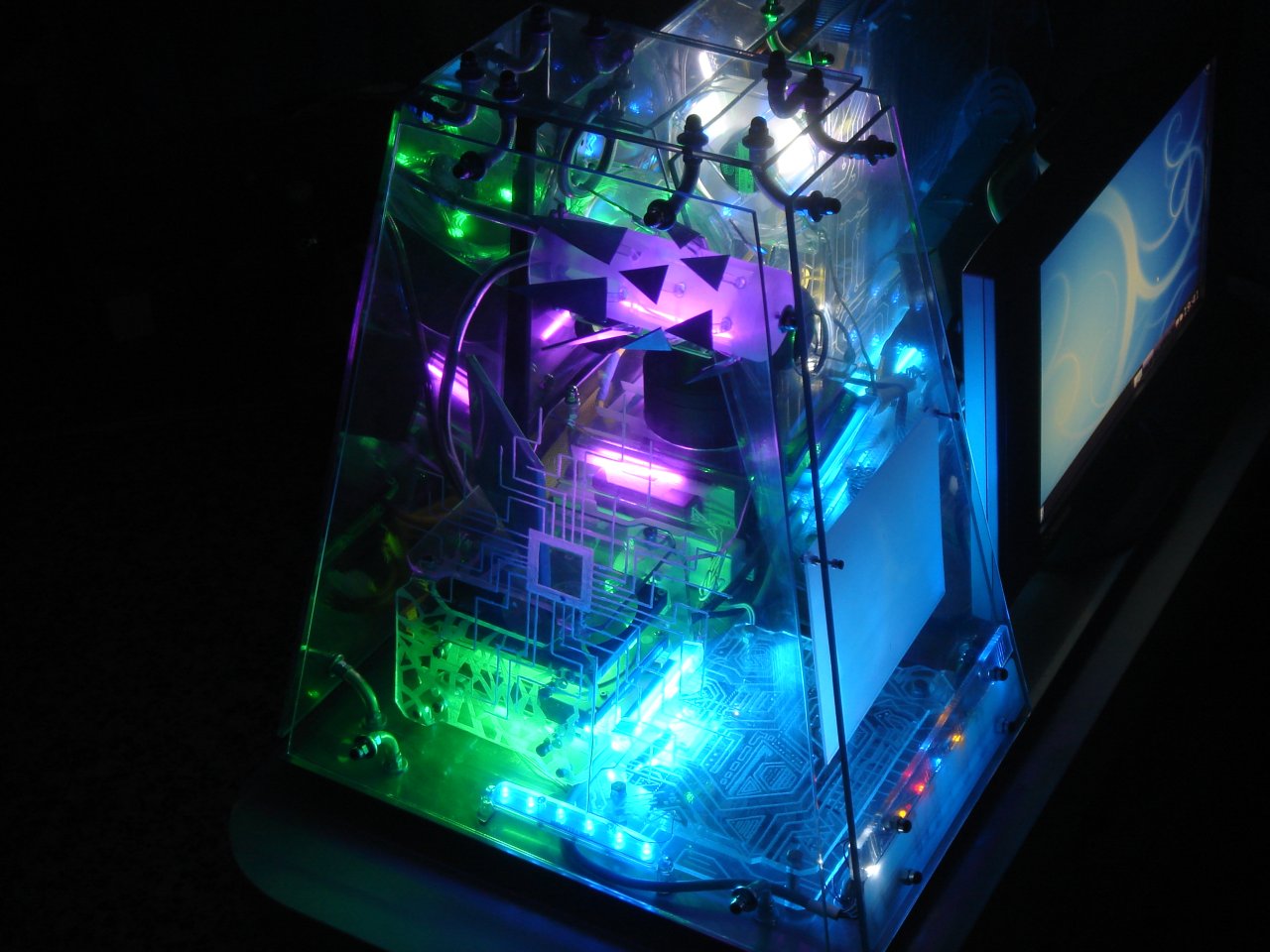

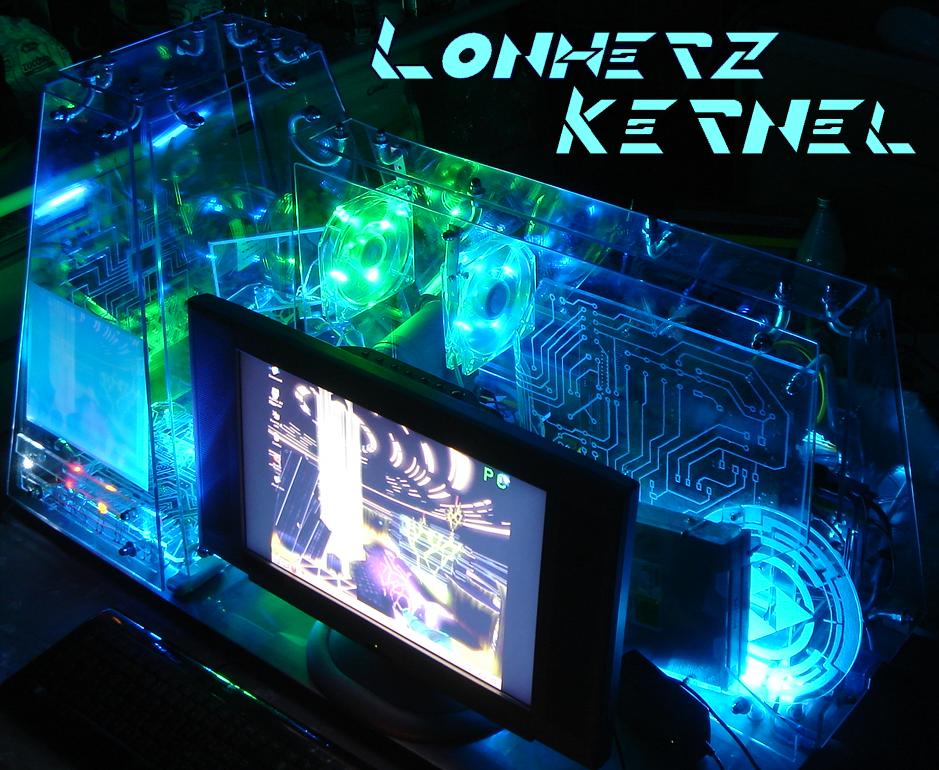

Alcuni dei componenti di policarbonato della struttura del case sono incisi con disegni che richiamano l’ambientazione del film Tron e del videogioco Tron 2.0: queste incisioni sono tutte rigorosamente fatte a mano, utilizzando una fresa del dremel a punta tonda (si vede in qualche foto della realizzazione piu` sotto).

Oltre all’hardware del pc, il case contiene vari dispositivi (visionabili nel video sopra):

– Un circuito autocostruito che serve a gestire i sensori di tocco, che in questo case sostituiscono tutti gli interruttori meccanici solitamente presenti nel case (le funzioni dei sensori di tocco sono: power on, rete bit on/off, videoproiettore on/off, sensore di prossimita` on/off, velocita` ventole 5/12v, audio on/off, illuminazione on/off).

– Una “rete bit”
montata nella parte superiore della torre laterale: si tratta di un cilindro ricoperto di alette metalliche che vengono costantemente mantenute in movimento oscillatorio da un motorino elettrico (l’effetto si puo` vedere nel video sotto, dedicato alla rete bit).

– Un sensore di prossimita` (sempre gestito dal circuito autocostruito), che esegue una delle funzioni dette sopra al semplice avvicinamento della mano a qualche cm dalla parete di sinistra (di default esegue l’accensione/spegnimento delle luci).

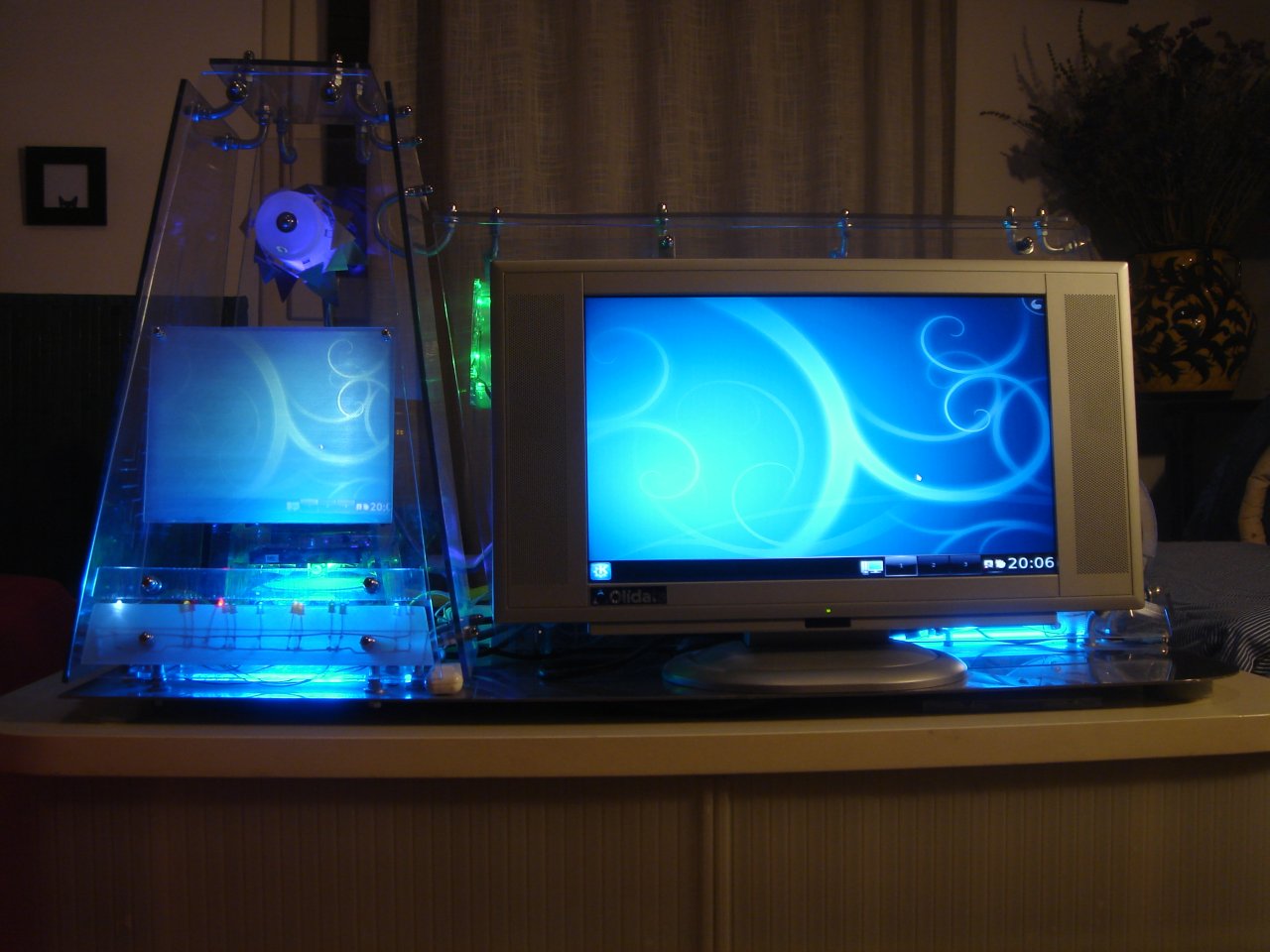

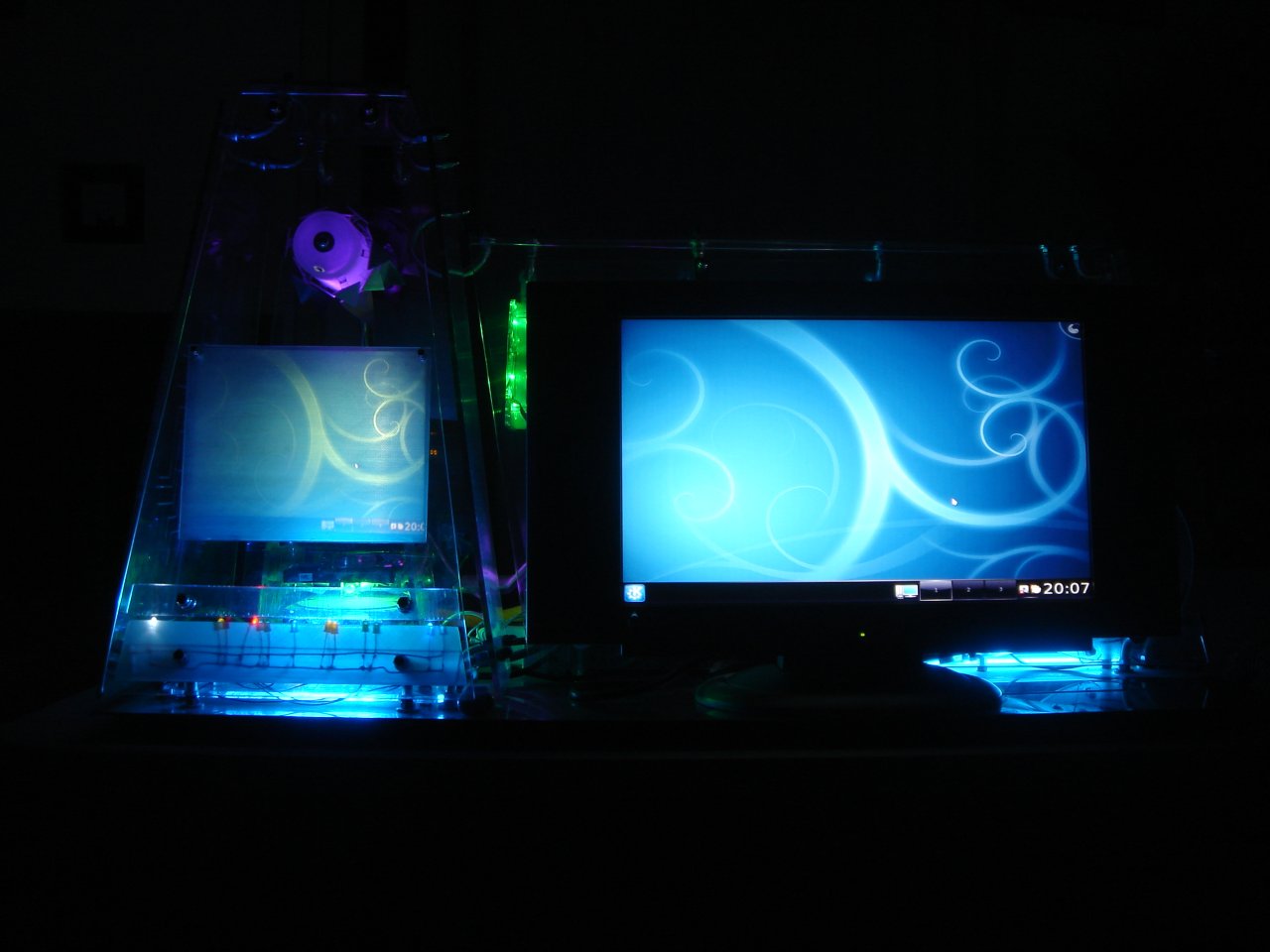

– Un videoproiettore che serve a proiettare uno schermo secondario sulla parete a lato dello schermo principale.

– Uno specchio che serve a riflettere l’immagine proiettata dal videoproiettore sulla parete frontale.

– Un disco di policarbonato che se premuto, con un meccanismo meccanico agisce sul pulsante di apertura del dvd-rw per l’estrazione del cassetto.

Volendo vedere i dettagli della realizzazione di questo mod, tutte le fasi si trovano nella Pagina del Project Log Completo
